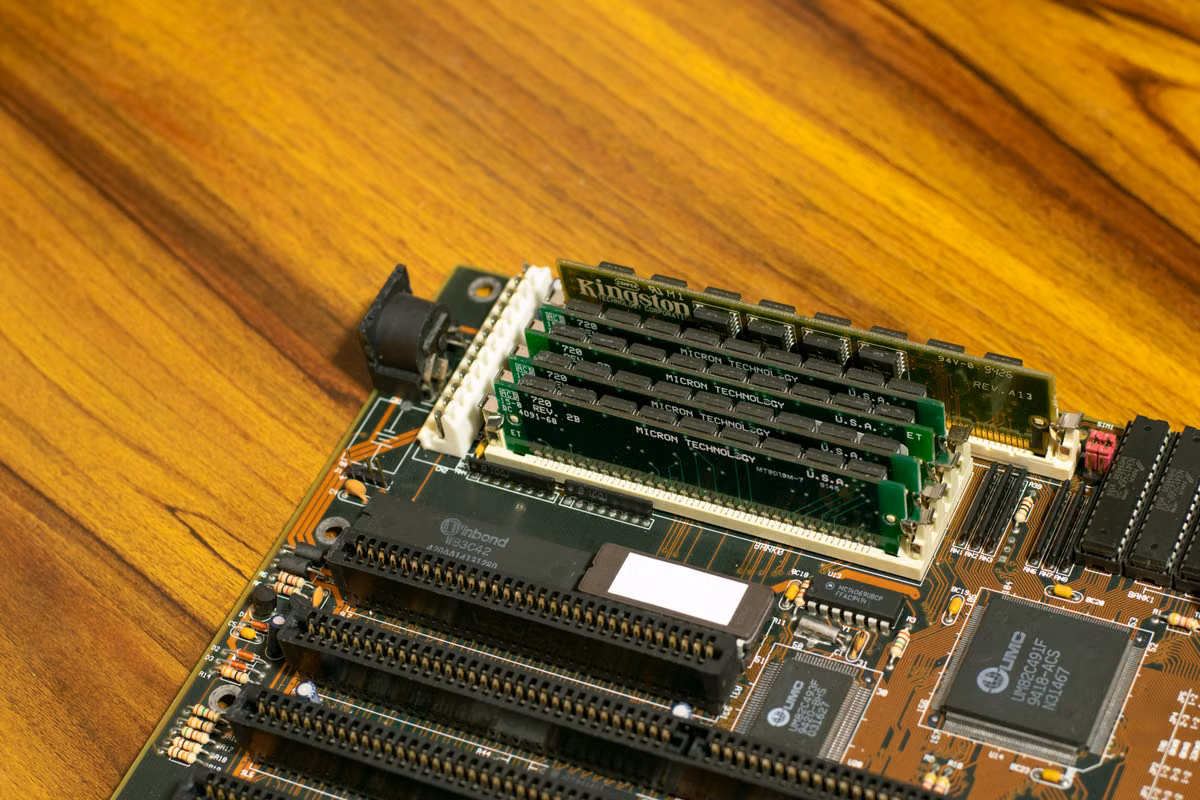

CPU 如何找到 RAM 中的数据？从虚拟地址、物理地址到 DRAM 地址映射完整解析

症状：你把“虚拟地址、物理地址、DRAM 行列”当成同一个地址，所以看不懂页表、Cache Miss 或内存延迟。
最快解法：先沿着一条 Load 指令分层追踪——虚拟地址 → TLB／页表 → 物理地址 → Cache → 内存控制器 → DRAM；最后一段位映射必须按具体平台核对，不能套固定公式。

这篇文章适合 3 类读者：正在学习操作系统和计算机体系结构的学生；需要分析缓存未命中与内存访问延迟的性能工程师；研究页表、Rowhammer 或虚拟化地址转换的安全开发者。

先把“地址”拆成 3 层

假设程序执行一条读取指令：

value = array[index];

编译器和 CPU 执行这条指令时，程序看到的是一个虚拟地址。它通常由指针、数组基址、索引和元素大小共同计算出来。这个地址属于当前进程的地址空间，不代表某根内存条或某颗 DRAM 芯片上的实际位置。

CPU 中的内存管理单元，也就是 MMU，会把虚拟地址转换成物理地址。Linux 内核文档将物理内存划分为页框，并通过层级页表建立虚拟页到物理页框的映射；页内偏移通常保持不变。(Linux 页表文档)

物理地址仍然不是“DRAM 芯片地址”。它更像是处理器和内存控制器之间使用的线性地址。内存控制器会根据平台设计，把其中一部分位用于选择通道、Rank、Bank、行和列。

这一区分直接解释了一个常见现象：两个进程都可以使用相同的虚拟地址，例如各自都拥有从某个低地址开始的堆区域，但它们的页表可以把这些虚拟页映射到不同的物理页框。操作系统负责建立和切换地址空间，CPU 依据当前地址空间的顶层页表寄存器完成转换。

注意：“地址一样”不等于“数据在同一个地方”。进程隔离、共享内存和写时复制，都是通过不同的页表映射实现的。

虚拟地址怎样进入物理地址转换路径？

以常见的 4 KiB 页为例，虚拟地址可以概念上拆成两部分：

虚拟地址 = 虚拟页号 + 页内偏移

页内偏移用于定位页面内部的字节。若页面大小是 4 KiB，偏移部分需要表示页面内的 4096 个字节位置，因此转换前后这部分通常不变；真正需要查找的是虚拟页号对应的物理页框号。

转换优先从 TLB 开始。TLB 是 CPU 内部用于缓存地址转换结果的硬件结构，可以避免同一虚拟页每次访问都重新遍历页表。Intel 文档明确将 TLB 描述为线性地址到物理地址转换结果的缓存；Linux 文档则将 TLB 和 Page Walk Cache 都列为加速地址翻译的硬件缓存。(Intel 地址转换说明)

当 TLB 命中时，路径可以简化为：

虚拟地址
  ↓
TLB 找到：虚拟页号 → 物理页框号
  ↓
拼接原来的页内偏移
  ↓
得到物理地址

核心并不是把整个地址重新随机计算一遍，而是替换页号部分，再保留页面内部偏移。页大小变化时，页内偏移的长度也会变化；但“页号负责映射、偏移负责定位页内字节”的基本逻辑不变。

如果 TLB 中没有对应条目，CPU 通常会进入硬件页表遍历路径，读取多级页表中的页表项。只有页表项不存在、权限不满足或页面当前不可用时，才会触发缺页异常，由操作系统介入。

TLB 未命中后的处理路径

TLB 未命中后，CPU 需要确认：这个虚拟页是否有合法映射，以及该映射是否允许当前类型的访问。

以多级页表为例，CPU 会使用架构规定的寄存器找到顶层页表。以 x86-64 为例，顶层页表基址由控制寄存器提供；随后，虚拟地址的不同高位字段依次索引各级页表，最后一级页表项给出物理页框相关信息。Linux 页表文档说明，页表是层级结构，顶层页表指针位于寄存器中，虚拟地址高位用于逐级索引，低位用于页内偏移。(Linux 内存管理概念)

页表项通常至少涉及几类信息：

• 物理页框地址：指出目标页面位于哪个物理页框。
• Present 或有效状态：判断映射是否存在。
• 读写权限：阻止只读页面被非法写入。
• 用户／内核权限：限制用户态访问内核页面。
• 可执行属性：配合 NX 等机制限制数据页执行。
• 访问与修改状态：帮助操作系统进行页面回收和写回管理。

因此，TLB 未命中后的结果不只有“找到地址”或“找不到地址”两种：

✅ 页表项有效：得到物理页框，转换结果可写入 TLB。
⚠️ 页面尚未加载：触发缺页处理，系统可能从文件或 Swap 恢复数据。
❌ 权限不符：触发保护异常，例如向只读页面写入。
❌ 地址未映射：通常表现为非法访问或进程崩溃。

Linux 支持不同层级的页表组织，体系结构和配置会影响实际层数；不能把某一款 CPU 上看到的固定级数当成所有系统的通用规律。(Linux 页表层级说明)

页表本身确实存放在内存中，但 CPU 通过架构寄存器定位顶层结构，再按照页表项逐级找到下一级。页表访问也可能经过缓存，处理器还可能使用页表遍历缓存来减少重复读取。

物理地址与 RAM 芯片位置并不等价

物理地址只说明处理器内存系统中的一个地址编号，不直接等于某颗 DRAM 芯片、某个 Bank 或某一行。

一个物理地址经过内存控制器后，可能被拆分为类似这样的字段：

物理地址
  ├─ 通道选择
  ├─ Rank 选择
  ├─ Bank 或 Bank Group 选择
  ├─ 行地址
  └─ 列地址

这里的“拆分”只是概念模型。具体实现可能重新排列地址位，甚至使用地址哈希，让连续物理地址分散到不同通道或 Bank，以提高并行度、降低热点竞争。

所以，Bank、行和列的选择不能通过“物理地址从左到右固定切几位”来回答。你需要同时知道处理器型号、内存控制器实现、主板布线、内存类型、Rank 组织方式，以及平台是否使用地址交错和哈希。

Intel 与 AMD 的架构手册可以确认分页、缓存和内存访问的架构行为，但不会为所有平台提供一套通用的 DRAM 位映射公式。具体映射通常属于平台实现细节，部分内容需要结合厂商资料、固件信息或针对特定平台的研究论文验证。(Intel 64 与 IA-32 架构手册)

经验：如果一篇文章直接给出“物理地址第 12～15 位一定是 Bank、第 16～27 位一定是 Row”，却没有注明 CPU、内存控制器和内存组织方式，通常只能把它当作特定平台示例，不能用于通用推导。

Cache 会改变实际访问路径

物理地址形成后，CPU 通常先检查数据缓存，而不是立刻把请求发送给 DRAM。

一次读取可能经历：

虚拟地址
  ↓
TLB 命中或页表遍历
  ↓
物理地址
  ↓
L1 Data Cache
  ↓ 未命中
L2 Cache
  ↓ 未命中
共享缓存或更低级缓存
  ↓ 未命中
内存控制器
  ↓
DRAM

这意味着你测到的“内存访问延迟”，可能来自完全不同的原因：

• 地址翻译开销：TLB 命中率低，导致页表遍历。
• 缓存未命中：数据不在当前缓存层级，需要向更低层请求。
• DRAM 访问延迟：缓存都未命中，内存控制器需要调度真正的内存请求。
• 页面错误：数据甚至不在当前物理内存，需要操作系统处理缺页。
• 竞争和排队：多个核心、设备或线程同时访问内存系统。

因此，不能看到一次慢 Load 就断言“DRAM 响应慢”。性能分析时，你至少要把 TLB Miss、Cache Miss、Page Fault 和内存带宽竞争分开观察。Intel 的优化参考手册也将缓存、预取、内存访问和微架构优化作为不同层面的分析对象。(Intel 优化参考手册)

一条 Load 指令的完整追踪

假设指令需要读取虚拟地址 0x7f... 中的一个整数，你可以按下面 6 步理解：

1．指令生成虚拟地址

CPU 解码 Load 指令，使用基址寄存器、索引寄存器和偏移量计算出虚拟地址。此时 CPU 还没有确认它对应哪个物理页框。

2．检查数据 TLB

CPU 根据虚拟页号查询数据 TLB。命中时，直接得到物理页框号；未命中时，进入硬件页表遍历或相关异常处理路径。

3．检查页表项与权限

页表遍历确认页面存在、权限允许，并将虚拟页号与物理页框号建立对应关系。如果页面不存在，操作系统可能需要分配物理页、读取文件内容或处理 Swap。

你在 Linux 上可以通过内核提供的内存管理工具和进程页表接口观察映射情况，但这些观察结果仍然是操作系统层面的映射，不会自动告诉你 DRAM 控制器内部的 Bank、行和列选择。相关机制可参考 Linux 内存管理文档。

4．形成物理地址并检查 Cache

CPU 把物理页框号与页内偏移拼接成物理地址，然后查询缓存层级。若数据已经位于 L1、L2 或共享缓存，数据会直接返回，DRAM 根本不会参与这次读取。

5．内存控制器拆解请求

只有缓存层级都未命中，访问请求才会到达内存控制器。控制器根据物理地址和平台规则选择通道、Rank、Bank、行和列，并决定请求与其他读写请求的调度顺序。

6．DRAM 返回数据并回填

DRAM 完成对应行和列的访问后，数据沿内存控制器、缓存层级返回到执行核心。缓存通常会以缓存行粒度回填，因此一次读取可能把相邻数据一起带入缓存。

如果程序运行在虚拟机中，链路还可能多一层地址转换：

客户机虚拟地址
  ↓
客户机页表
  ↓
客户机物理地址
  ↓
二级地址转换，例如 EPT 或 NPT
  ↓
主机物理地址
  ↓
Cache 与内存控制器
  ↓
DRAM

Intel VT-x 的 EPT 和 AMD-V 的 NPT 都用于虚拟化环境中的第二层地址转换。具体实现、缓存方式和性能影响要以对应架构手册及虚拟化平台文档为准。(Intel 架构手册)

这条链路对性能和安全排查的意义

你可以把问题按指标拆开，而不是笼统地说“内存慢”。

✅ TLB 压力高：优先检查工作集大小、页面布局、页表层级和大页策略。
✅ Cache Miss 高：检查数据结构、访问步长、局部性和线程共享方式。
✅ Page Fault 多：确认是否存在懒分配、文件映射、Swap 或内存压力。
✅ DRAM 带宽接近上限：检查线程数量、读写比例、NUMA 位置和内存访问并发。
⚠️ Rowhammer 研究：需要进一步确认物理页分配、内存刷新和特定 DRAM 组织，不能只凭虚拟地址推断相邻行。
⚠️ 容器或远程开发环境异常：宿主机可用内存、容器限制、Swap 和进程实际工作集可能并不一致。

如果你正在排查 AI Agent、编译任务或远程开发服务的内存占用，建议先阅读 AI Agent 内存占用排查思路，把虚拟内存、进程工作集和系统回收行为分开记录。涉及远程环境时，也应先核对可用内存、并发任务、后台服务和长任务运行状态，再判断问题究竟来自 Cache、页表、Swap 还是实际 DRAM 压力。
